Fungsi Dragline sebagai Alat Penggali Sistem Kabel

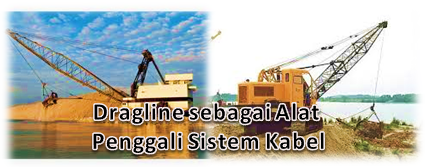

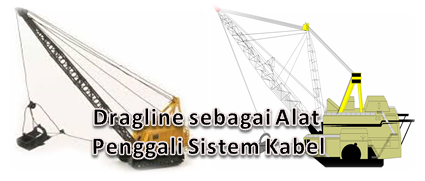

Fungsi Dragline sebagai Alat Penggali Sistem Kabel. Dragline dan Clamshell adalah alat gali yang termasuk dalam alat penggali sistem kabel, Alat penggeraknya traktor dengan crawler. Alat dasar dari dragline dan clamshell adalah bucket yang dipasangkan pada lattice boom. Panjang boom dragline dan clamshell sama seperti crane akan tetapi lebih panjang daripada boom alat gali lain.

Dragline merupakan alat gali yang dipakai untuk menggali material dengan jangkauan yang lebih jauh dari alat-alat gali lainnya. Ketinggian timbunan hasil pembongkaran, radius pergerakan dan jangkauan penggalian dragline lebih besar dibandingkan dengan dari alat gali lainnya pada ukuran bucket yang sama. Jika dibandingkan dengan front shovel, untuk kapasitas yang sarna maka penggunaan dragline akan memberikan jangkauan yang lebih jauh. Namun dilihat dari segi produktivitasnya, dengan kapasitas yang sama maka produktivitas front shovel lebih besar daripada produktivitas dragline.

Jangkauan penggalian dragline dapat diperluas dengan menambahkan panjang boom. Dengan boom yang cukup panjang maka stabilitas dragline harus diperhitungkan karena penambahan panjang boom dapat mengakibatkan pengurangan kekuatan alat. Pada bagian ujung bucket dikaitkan kabel drag yang berfungsi untuk menarik bucket ke arah dragline saat penggalian. Umumnya alat dioperasikan pada sudut boom 40°.

Jenis material yang digali sebaiknya material yang lunak sampai agak keras. Pemakaian dragline sangat menguntungkan pada proyek pembuatan saluran di mana tanah mengandung air. Selain itu juga dragline digunakan untuk penggalian di bawah permukaan air. Dragline dengan bucket yang kecil dan ringan biasanya untuk penggalian material lepas dan kering. Jika dragline akan dipakai untuk penggalian material yang lebih keras maka pada alat tersebut harus ditambahkan rantai drag dan bucket diperkuat dengan pelat baja yang berfungsi untuk membantu bucket dalam menggali batuan pecah dan material padat. Bucket dragline yang sedang biasanya dipakai untuk menggali lempung dan kerikil atau pasir padat.

Hal yang perlu mendapat perhatian saat pengoperasian dragline antara lain ukuran bucket harus disesuaikan dengan kemampuan alat serta gigi bucket haruslah cukup kuat untuk melakukan penetrasi ke dalam tanah. Selain itu juga rantai penarik jangan sampai rusak. Dragline mengalami kesulitan dalam mengontrol pembongkaran muatan. Karena itu sebaiknya alat pengangkut yang dipakai untuk mengangkut material hasil penggalian dragline berukuran besar. Ukuran kapasitas alat pengangkut sebaiknya 5 sampai 6 kali ukuran bucket dragline.

Dalam melakukan penggalian, dragline bekerja melalui beberapa tahapan. Tahapan tersebut berupa satu siklus yang dimulai dari penggalian sampai pembongkaran. Adapun tahapan-tahapannya adalah sebagai berikut :

1. Dengan gerakan mengayun, bucket menuju posisi menggali. Agar bucket jatuh tegak lurus dengan tanah maka drag cable dan hoist cable dikendorkan.
2. Kemudian drag cable ditarik dan hoist cable dimainkan agar kedalaman penggalian teratur.
3. Setelah bucket penuh, hoist cable dikunci dan bucket ditarik.
4. Boom kemudian melakukan berputar menuju tempat pembongkaran.

Produktivitas dragline tergantung pada faktor-faktor seperti jenis material, kedalaman penggalian, sudut swing, ukuran bucket, panjang boom, kapasitas alat pengangkut dan kondisi lapangan. Produktivitas alat dihitung pada kondisi tanah asli atau bank condition.
